instalacja w zamieszkałym domu
   Ten system można zainstalować również w już zamieszkałym domu. Wiąże się to z bałaganem podczas wykonywania instalacji, lecz nie jest to równoznaczne z całkowitą dezorganizacją życia domowników. Podczas jednej z takich instalacji wykonaliśmy kilka zdjęć, by udowodnić że jest to możliwe i dość proste w realizacji.


ETAP 1 - plan

Dobry plan to podstawa tego typu instalacji. Chodzi głównie o wytyczenie trasy rurociągu. Aby wykonać to poprawnie należy wyszukać jak najwięcej możliwości jakie oferuje nam konstrukcja budynku. Często wysiłek ten owocuje całkowicie niewidoczną, krótką i sprawną instalacją uruchomioną w krótkim czasie.

Przykładem jest instalacja którą wykonał  mieszkaniec piętrowego, jednorodzinnego budynku

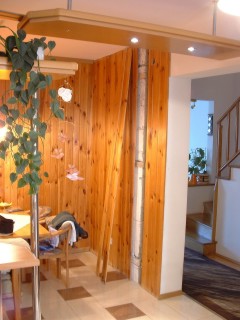

z garażem.  Kuchenna boazeria ułożona pionowo była inspiracją do dalszych etapów montażu.

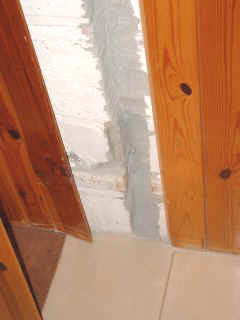

Jedynie dwie deski zakrywają obszar ściany potrzebny  do wbudowania pionowych rur.

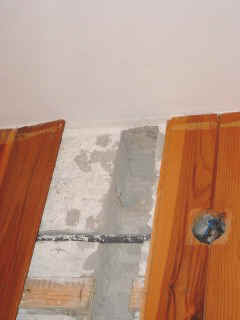

Wykucie bruzdy o wymiarach 60x60mm nie jest trudne w przeciwieństwie do...

...  przekonania innych  domowników o celowości tej "dewastacji" ;-)



Kłopotem zwykle jest przebicie stropów. Jeśli nie można wykorzystać innej drogi

  - kujemy przy pomocy dostępnych w wypożyczalniach narzędzi udarowych.

 ... najpierw w podłodze,

   następnie w suficie:

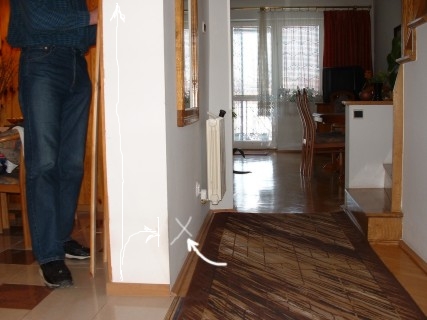

Tu będzie gniazdo na tym (1) piętrze.

Miejsce to gwarantuje dotarcie do każdego zakątka tego poziomu mieszkania...

                                ... również na samą górę korytarza ze schodami:



Piętro wyżej. Ściana pokryta tapetą. Będzie można łatwo zamaskować miejsce instalacji fragmentem z  rolki, która pozostała po tapetowaniu.

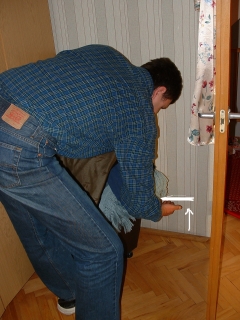

            - tylko do tego miejsca ( około 30 cm od podłogi)  należy  rozkuć i już można zainstalować kolanko...

... doprowadzające do punktu po drugiej stronie ściany  w którym zainstalujemy  płytkę montażową.

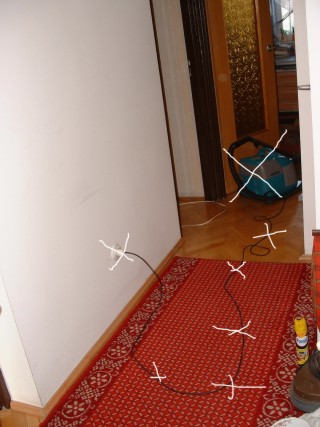

Już niedługo to :

  ... będzie jedynie nie przyjemnym wspomnieniem !!!





Garaż. W tym miejscu zainstalujemy natynkowe gniazdo garażowe. Instalacja wymaga jedynie wywiercenia otworów na kołki montażowe dla obejmy montażowej utrzymującej rurę przy ścianie.

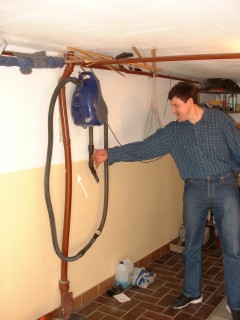

Drugi - gospodarczy odkurzacz również nie będzie potrzebny w tym domu.

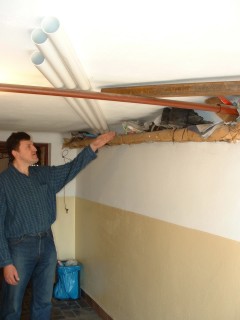

Rury od tego gniazda będą biegły pod sufitem,



               a w tym miejscu zostanie wykonany otwór, którym to gniazdo podłączymy do instalacji biegnącej z piętra na parter do pomieszczeń gospodarczych ...



... gdzie zainstalowane dla wygody  jeszcze jedno gniazdo na tynkowe z pewnością podniesie komfort użytkowania systemu.

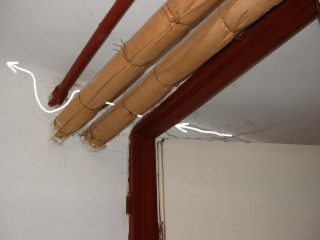

Kłopotem zawsze są stropy nad drzwiami i zwykle  "nie tu gdzie trzeba"  biegnące rury.  Możemy to "obejść" dzięki rurze miękkiej - fragmentowi rurociągu, który w takim przypadku :

... pozwala na łatwe i poprawne wykonanie instalacji w tym miejscu.

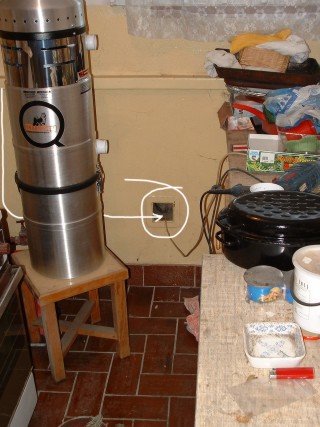

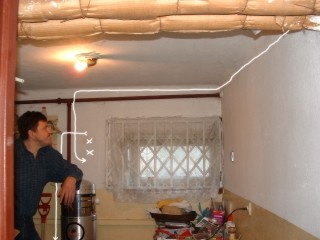

Teraz trzeba pomyśleć gdzie powiesić jednostkę centralną (w tym wypadku QExtraCyklon).

- chyba TU będzie najlepiej .

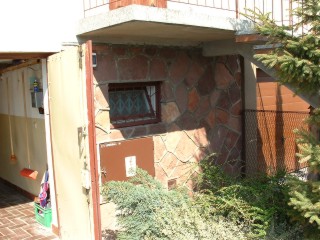

W tym pomieszczeniu znajduje się otwór wentylacyjny skierowany na zewnątrz pod schody.



TO będzie dobre miejsce na gniazdo wydechu.

Łatwa instalacja od środka:





             ... i zupełnie





                         ... niewidoczna  z  zewnątrz.



No, i wreszcie nie będą potrzebne te ...

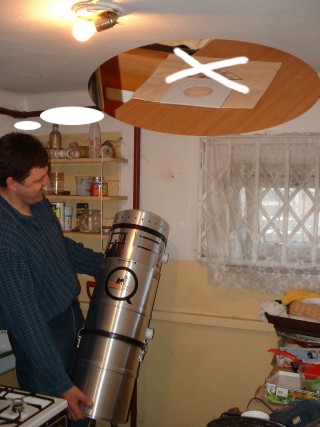

małe worki do tradycyjnego odkurzacza.      Już niedługo .... ;-)       To jest To !





       Instalacja rzeczywiście nie będzie trudna. Jedno gniazdo na każdym piętrze wystarczy by posprzątać, a dzięki temu będzie można bez problemu ukryć każdy fragment rurociągu w części mieszkalnej. Prace ciężkie (kucie i sprzątanie po pracy) zostaną wykonane w ciągu dnia roboczego pod nieobecność domowników. Potrzebne będzie 9 metrów rur z uchwytami, kilka muf, po dwa gniazda: podtynkowe i garażowe, trójniki : 1x45st., 2x90st.,kolanka duże x8, małe x4, klej, przewód, tłumik, gniazdo wydechu... łącznie około 320 zł z Vatem.
W takich przypadkach nie można chyba mówić o kosztach ani o uciążliwym bałaganie w trakcie  montażu. Prawdziwą  barierą dla ludzi  odrzucających ten pomysł na życie w "Czystym DOMu"  wydaje się być zakłócenie "świętego spokoju",  lecz czy to prawda ?   Przecież prawdziwy spokój mają ci , którzy robią coś raz, a dobrze, na przykład definitywnie usuwają kurz poza dom.

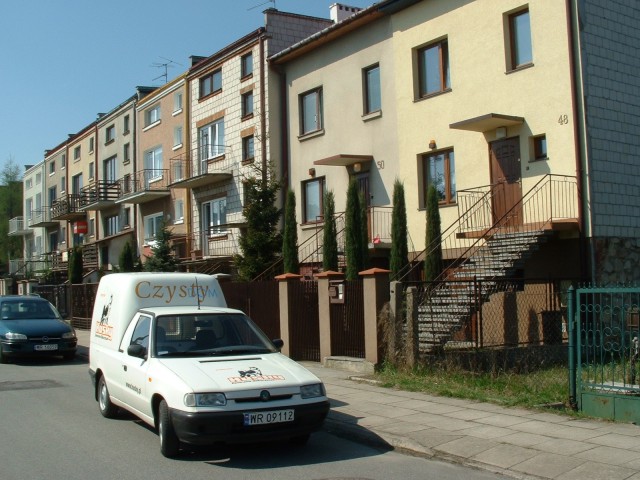

   Oto osiedle zamieszkałych od dawna domów. Każdy z nich posiada inne wykończenia, różne układy ścian i wielu domowników, ale ..

.

... już niebawem kilkoro z nich będzie żyło w czyściejszych pomieszczeniach, oddychając czystym, niezapylonym powietrzem.  Wymaga to  kilku godzin pracy i oczywiście systemu HUSKY. Nie jest to jednak duża cena za wygodę podczas sprzątania, ciszę i trochę dodatkowego miejsca, bo stare odkurzacze staną się zbędne.

ETAP 2- wykonanie

To oczywiście najbardziej pracochłonny fragment prac. Dobrze zaplanowana instalacja pozwala jednak zaoszczędzić wiele czasu i sił. Nasz przypadek wymagał wykucia ( wywiercenia ! ) otworów w dwóch stropach oraz w jednej ścianie.



Najwięcej osób pyta : a jak wyjść z garażu na piętro ?   Należy najpierw poszukać kanału wentylacyjnego. Jego brak (raczej brak możliwości wykorzystania go), oznacza konieczność wykonania otworu. Jest to pracochłonne, lecz daje dużo satysfakcji z precyzyjnie wykonanej instalacji.

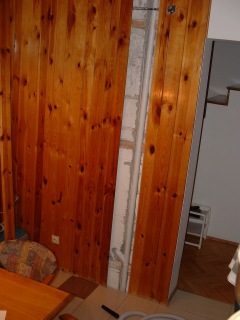

Wyjście z garażu na pierwsze piętro.....



            .....  i z pierwszego piętra na drugie :

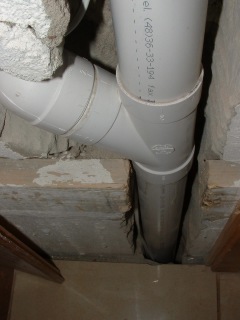

W  środku plan zawierał połączenie do gniazda .....

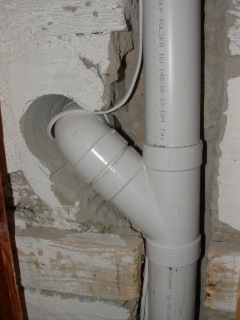

co w tym wypadku oznacza użycie trójnika typu "V".

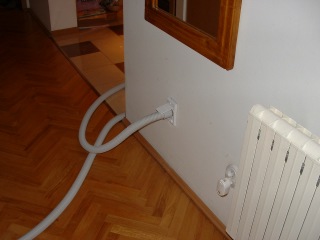

W ten sposób zamontowane gniazdo...



      pozwala na odkurzenie całego piętra ...



oraz ...

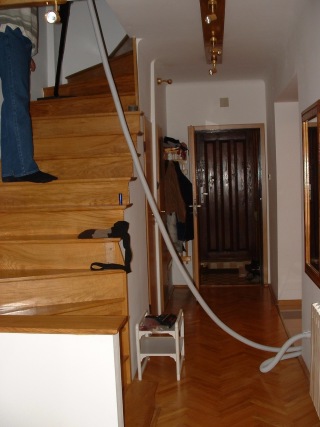

  całych schodów.



Jesteśmy na II piętrze.

Dzięki pracowicie wykonanemu otworowi w stropie ...

... możliwe jest instalacja kolejnego gniazda.

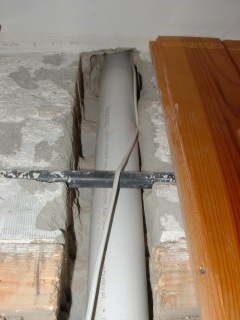

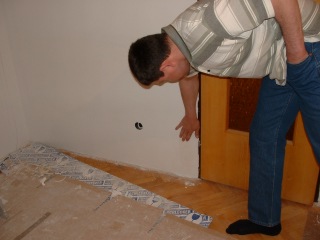

    Uprzednio wykuta bruzda z przewierconymi na wylot w podłodze i w ścianie otworami posłużyły do instalacji gniazda.  Decyzja o odnowieniu pokoju pomogła te miejsca ukryć pod warstwą gipsu.



Gniazdo w ścianie na II piętrze.



Parter.

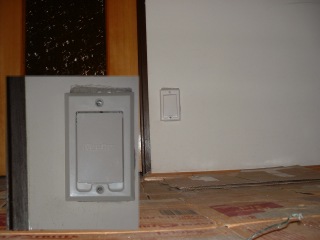

Tak wygląda gniazdo w garażu :



Straszący z góry, dodatkowy odkurzacz nie będzie już potrzebny.

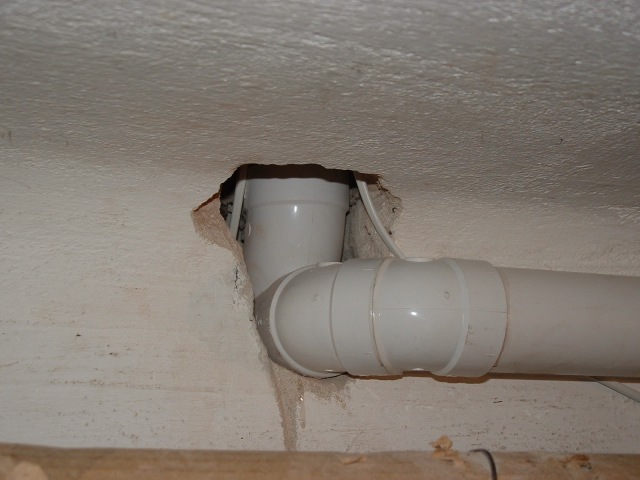

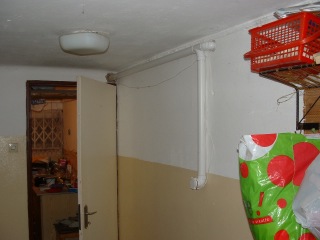

Rurociąg do tego gniazda biegnie sufitem.



Dwa długie kolanka, dwa 30to stopniowe i trójnik, którymi połączymy część garażową, pomieszczenia mieszkalne (piętro I i II) oraz pomieszczenia gospodarcze...

... znajdujące się za ścianą:

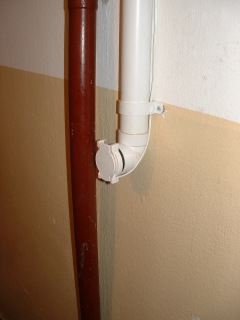

 Tu kolejne, na tynkowe gniazdo w pomieszczeniu gospodarczym :

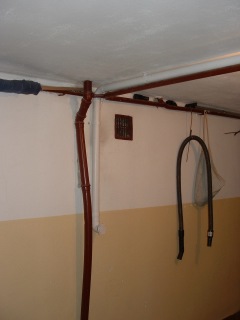

Dalej instalacje przechodzi przez ścianę do kotłowni...

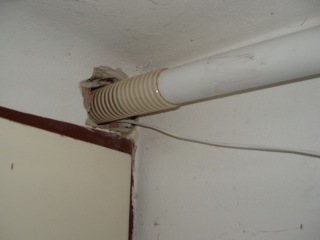

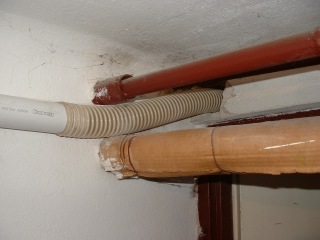

... gdzie napotyka przeszkody, ale od czego nasza "miękka rura" ?

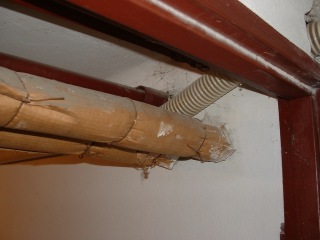

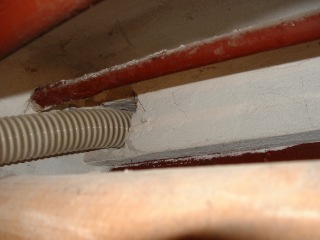

Właśnie dzięki niej łatwo "obejdziemy" konstrukcję instalacji ogrzewania centralnego.

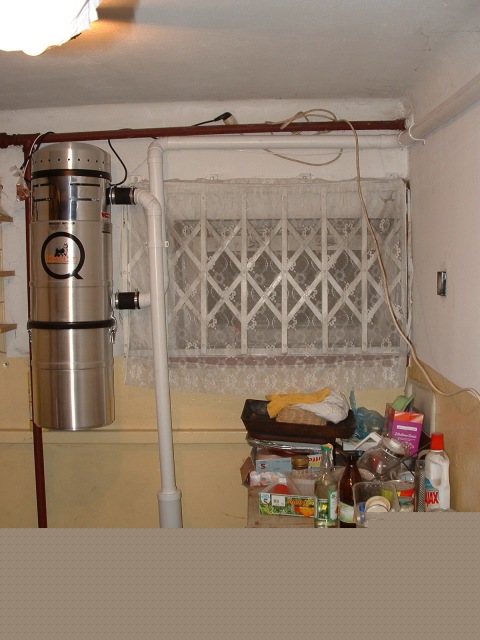

I teraz już prosta droga do jednostki centralnej :

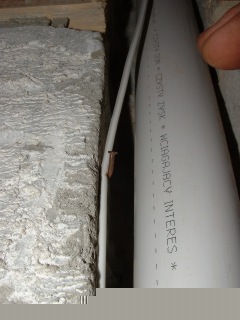

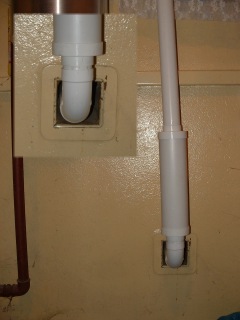

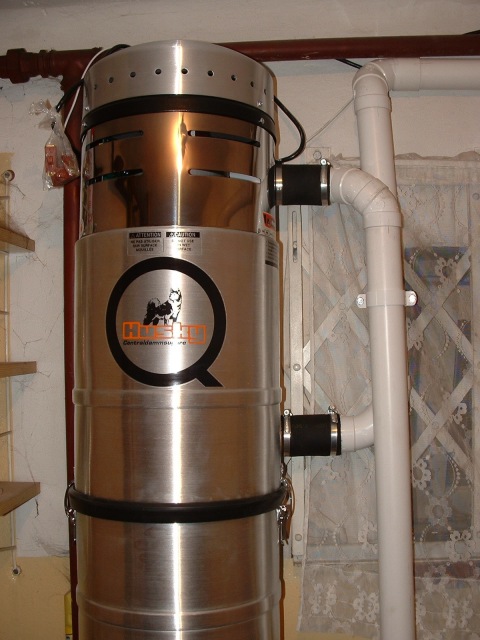

 W przypadku  zastosowania jednostki QExtraCyklon rura ssąca "mijają się" z rurą wydmuchu, co zostało wykorzystane do dodatkowego wzmacniającego rury połączenia:

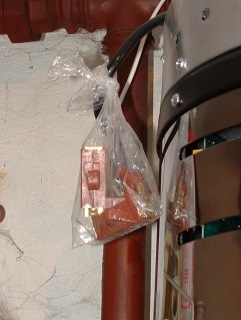

Zapasowe  szczotki :



.... do silnika najlepiej pozostawić przywiązane do przewodu zasilania.  Prawie zawsze, gdy pominięto to zalecenie, okazywało się że nie można ich odszukać ,a  akurat okazały się potrzebne. Po około 4-5 latach no nic dziwnego, ale ... .

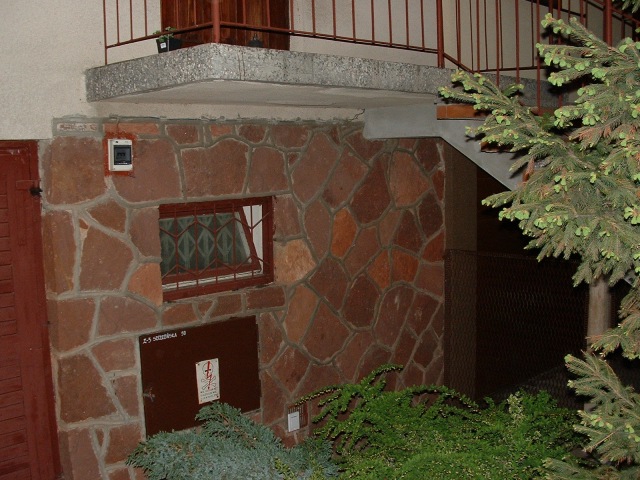

Teraz wydech. Będzie łatwo, bo otwór na zewnątrz budynku już mamy. Wystarczy odpowiednio go dopasować.

Pamiętajmy o tłumiku !

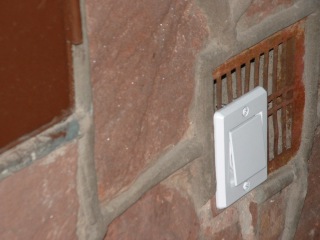

Kilka ruchów piłką do metalu ( otwór w kratce wentylacyjnej) i gniazdo wydechu jest .....



.... zamontowane :





W zasadzie TO WSZYSTKO !  Instalacja jest gotowa do pierwszej próby ;-) !!!

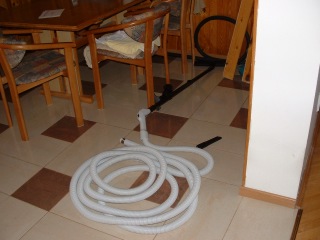

Aaaaa , a co zrobić z zestawem szczotek i tym długim wężem ssącym gdy nie odkurzamy ?

.....  powiesić na wieszaku  ( z oferty Husky )  w wygodnym miejscu,  jakim zwykle jest ....



pomieszczenie gospodarcze do ...



 przechowywania tego typu przedmiotów.







Teraz to naprawdę koniec pracy. Jednak kilkanaście godzin należało temu poświęcić. Ale czy było warto ? To okaże się podczas najbliższego sprzątania ;-)



ETAP 3- pierwsze sprzątanie

... już za kilka dni.



OCENA UŻYTKOWNIKA -

 ... już za kilka dni.
